2.4G超低功耗有源RFID标签系统SoC单发芯片    立即购买

Si24R2E是针对有源RFID市场设计的低功耗、高性能的2.4GHz标签系统的SoC单芯片，集成嵌入式2.4GHz无线射频发射器模块、128次可编程NVM存储器模块以及自动发射控制器模块等。

Si24R2E采用GSFK/FSK数字调制与解调技术。数据传输速率可配置，支持2Mbps、1Mbps和250Kbps三种数据速率。最高发射功率+7dBm，芯片输出功率可调节，可根据实际应用配置合适的输出功率，节省系统功耗。

Si24R2E针对低功耗应用场合进行了特别优化，在关断模式下，所有寄存器值与FIFO 值保持不变，关断电流为700nA；在待机模式下，时钟保持工作，工作电流为15uA，并且可以在最长130uS 时间内开始数据的发射。Si24R2E 的平均功耗非常低，特别适合纽扣电池供电的应用系统。

Si24R2E内部集成可编程NVM存储器，一键生成软件，无须用户编程。NVM存储器可以存储寄存器配置与发射的数据内容，掉电后不会丢失，数据可保持10年以上。在3.3V供电电压下，无需外部高压，外部MCU可以通过芯片的四线SPI接口完成NVM的配置编程，芯片最大可编程次数为128次，支持NVM加锁，防止NVM配置数据回读，保证用户数据安全。

Si24R2E具有非常低的系统应用成本，不需要外部MCU，仅少量外围无源器件即可组成一个有源RFID无线数据发射系统。
Si24R2E的外围电路简单且不需要编程，在实际生产中，能保证产品的一致性，成品率更高，便于用户大量生产，解决了用户在标签研发和生产上的难题。

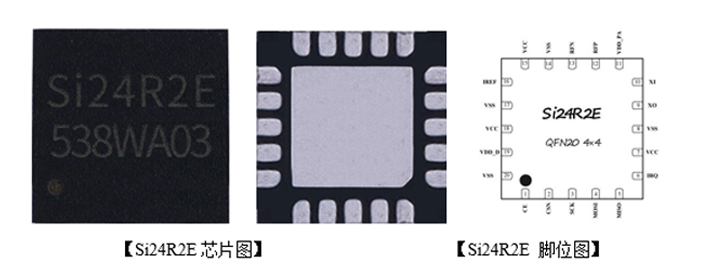

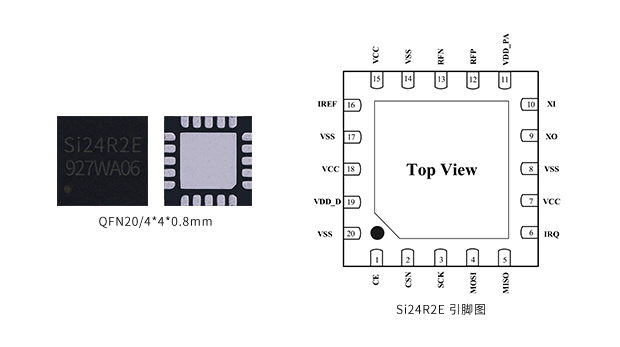

Si24R2E封装为QFN20/4*4*0.8mm，芯片实物图和引脚图如下。

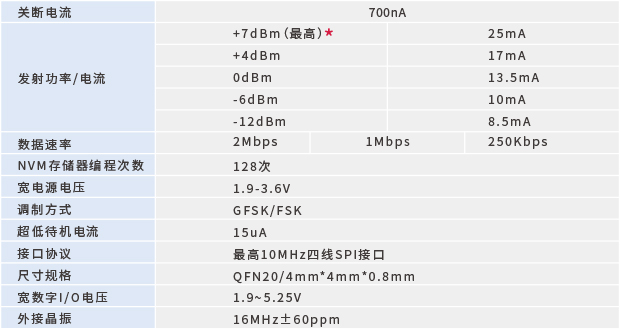

主要性能参数

典型应用原理图

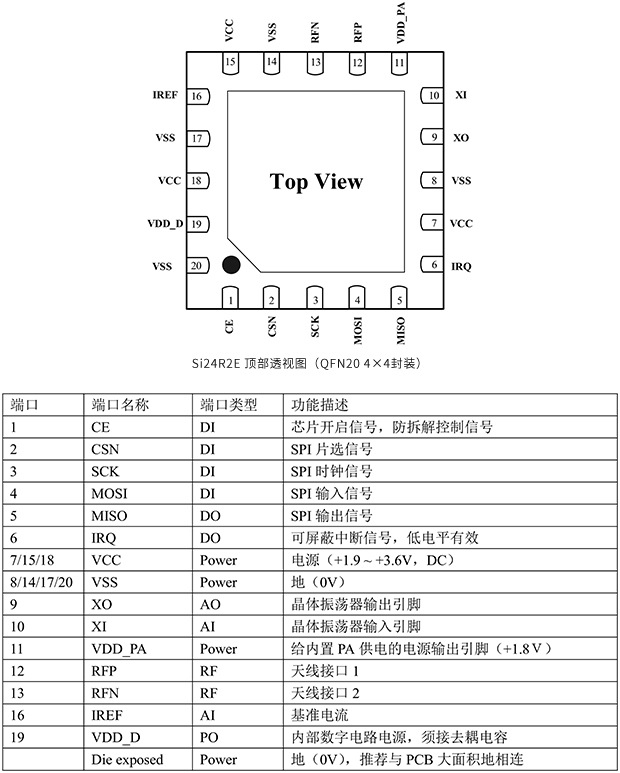

引脚信息图

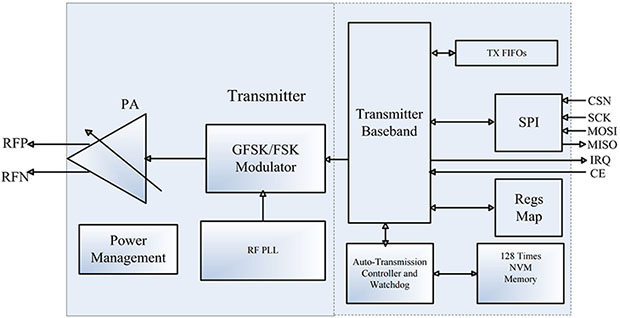

结构框图

应用场景

超低功耗有源 RFID 系统
智慧校园卡管理系统
电动自行车防盗系统
固定资产监管系统
智能停车场管理系统

南京中科微专注于超低功耗物联网芯片的设计研发，实现国产化和产业化经验丰富，如果您想获取更多专业支持，请与我们联系！
