13.56MHz非接触式读写器芯片    立即购买
ISO/IEC 14443A，普通刷卡

Si522 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A。
无需外围其他电路，Si522 的内部发送器可驱动读写器天线与 ISO/IEC 14443 A卡和应答机通信。接收器模块提供一个强大和可靠的电路来解调译码ISO/IEC 14443 A兼容卡和应答机的信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能（奇偶和CRC）。
Si522支持非接触式通信 ，并提供以下主机接口：
• SPI（串行外设接口）
• 串行 UART（类似 RS232 电压电平值取决于引脚供电电压）
• 标准双线串行接口

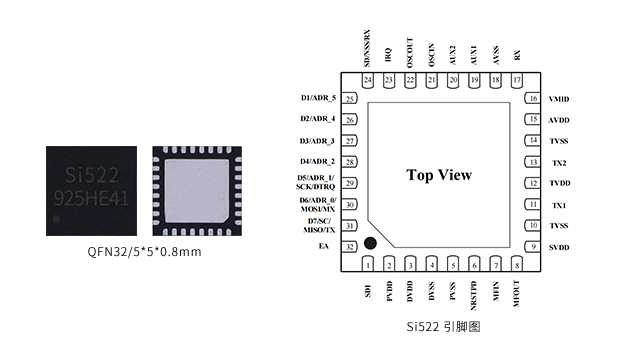

Si522封装为QFN32/5*5*0.8mm，芯片实物图和引脚图如下。

主要性能参数
• 支持ISO/IEC 14443 A
• 高度集成的模拟电路，解调和译码响应
• 带缓冲的输出驱动器,使用少量的外围元件与天线连接
• 读写器模式的典型操作距离高达50mm（取决于天线的尺寸和圈数）
• 读写器模式下支持MIFARE系列卡
• 64字节发送和接收FIFO缓冲区
• 灵活的中断模式
• 低功耗硬复位功能
• 软件掉电模式
• 可编程定时器
• 内部振荡器，连接27.12MHz石英晶体
• 2.5V至3.6V供电电压
• CRC协处理器
• 1.2uA 硬掉电电流（3.3V）
• 1.5uA 软掉电电流（3.3V）
• QFN32 / 5*5*0.8mm
• 支持多种主机接口
   - SPI （串行外设接口）
   - 串行UART接口(类似RS232，电压电平值取决于引脚供电电压)
   - 标准双线串行接口

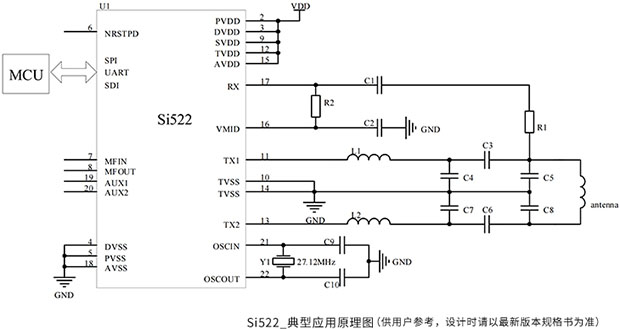

典型应用原理图

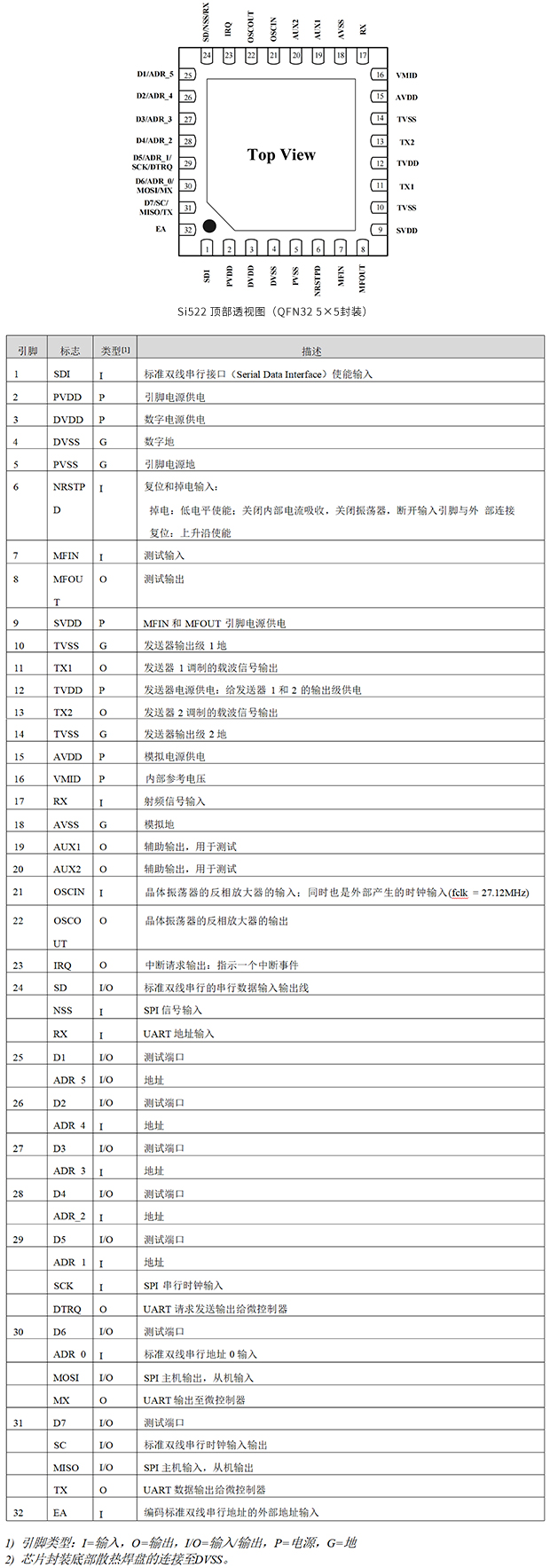

引脚信息图

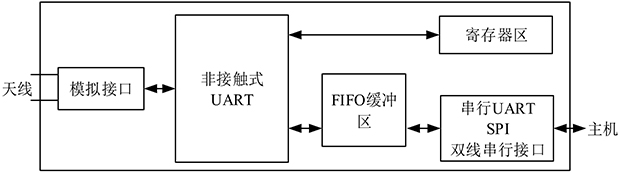

简化框图

应用场景

智能门锁
