13.56MHz非接触式读写器芯片    立即购买
ISO/IEC 14443A，支持ACD功能，常规尺寸

Si522A 是一个高度集成的，工作在13.56MHz 的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A，支持自动载波侦测功能（ACD）。
无需外围其他电路，Si522A 的内部发送器可驱动读写器天线与ISO/IEC 14443 A 卡和应答机通信。接收机模块提供一个强大而高效的电路，用以解调译码ISO/IEC 14443 A 兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能(奇偶和CRC)。
ACD 模式下，芯片大部分时间处于休眠状态，由3K RC 定时唤醒，以极低功耗侦测13.56MHz 的射频场和射频卡，检测到射频场或射频卡自动产生中断唤醒MCU。侦测射频场和射频卡的功能可以单独使能。在典型的500ms 轮询周期下，电流约为3.4uA。整个ACD 过程不需要MCU 干预。
芯片实现了多种主机接口：
   ·SPI 接口
   ·串行UART（类似RS232，电平取决于提供的管脚电压）
   ·标准双线串行接口

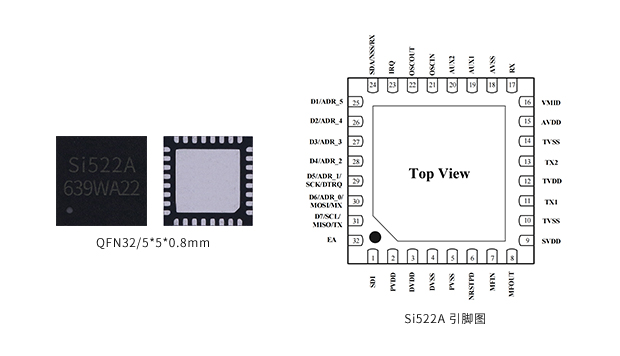

Si522A封装为QFN32/5*5*0.8mm，芯片实物图和引脚图如下。

主要性能参数
·工作在13.56MHz频段
·高度集成的模拟电路，解调和译码响应
·带缓冲的输出驱动器，使用少量的外围元件与天线连接
·典型操作距离为50mm，取决于天线的尺寸和圈数
·支持 ISO/IEC 14443 A 更高速率通信，最高达848kBd
·64 字节 FIFO
·灵活的中断模式
·低功耗硬复位功能
·支持软掉电模式
·集成可编程定时器
·27.12MHz 内部振荡器
·电源电压 2.5V-3.6V
·集成 CRC 协处理器
·可编程 I/O 管脚
·超低功耗自动载波侦测功能（ACD）
    - ACD 模式支持自动检测 13.56MHz 外部射频场和射频卡
    - ACD 过程不需要 MCU 干预
    - OSC 起振失败监测功能

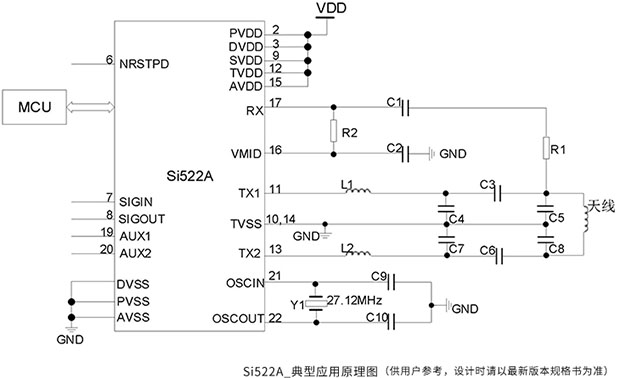

典型应用原理图

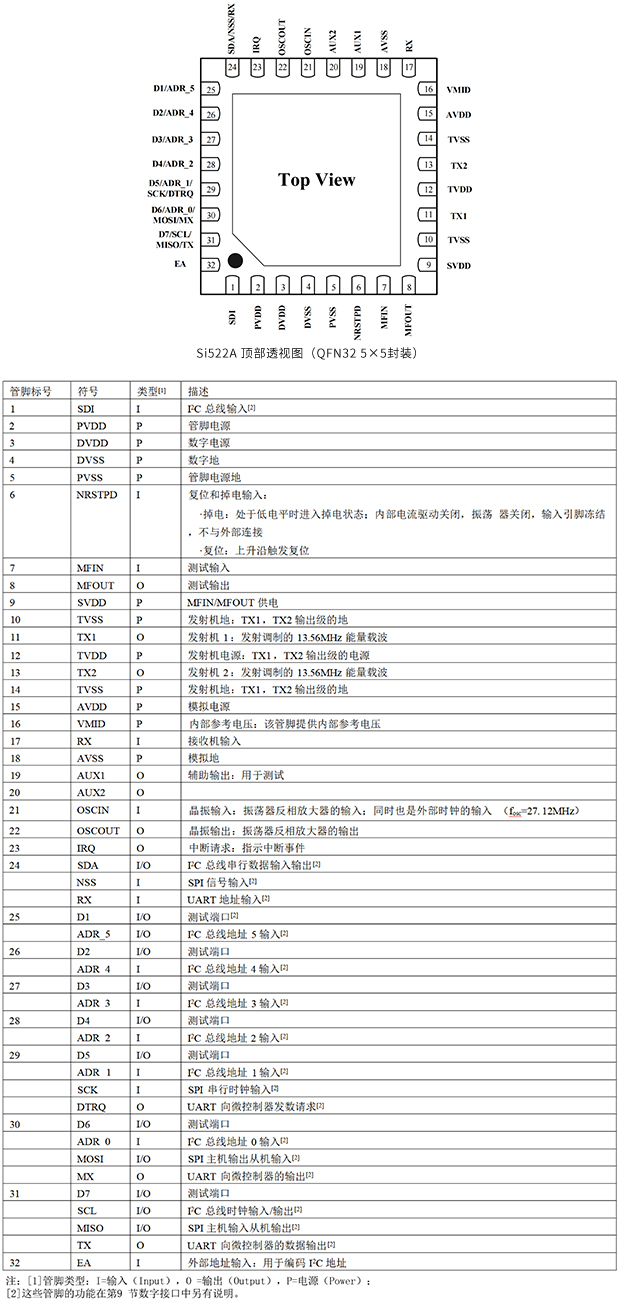

引脚信息图

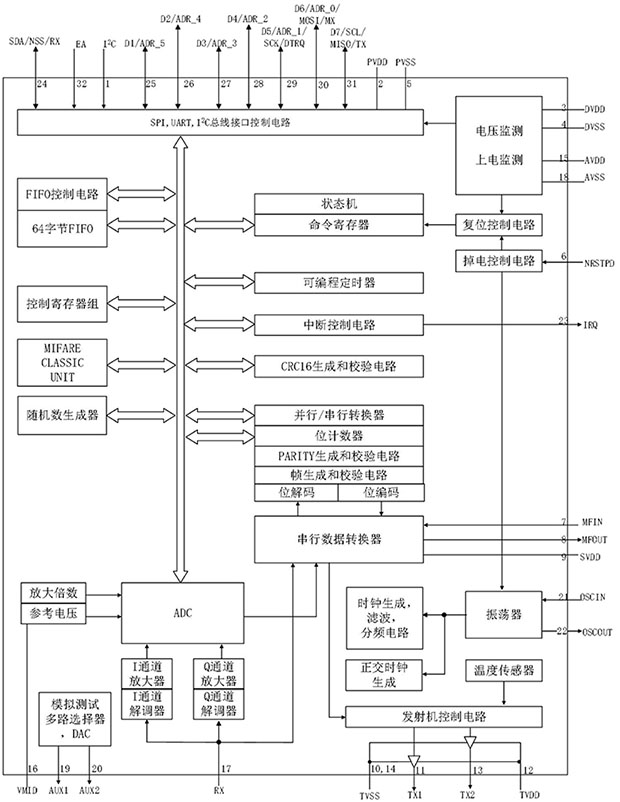

简化框图

应用场景

智能门锁

南京中科微专注于超低功耗物联网芯片的设计研发，实现国产化和产业化经验丰富，如果您想获取更多专业支持，请与我们联系！
