13.56MHz非接触式读写器芯片    立即购买
ISO/IEC 14443A/B和Felica，支持ACD功能，常规尺寸

Si512是一款高度集成的NFC前端，支持13.56MHz下的多种主动/被动模式非接触式通信方法和协议，支持自动载波侦测功能（ACD）。
Si512前端有5种工作模式：
  ·读写器模式，支持ISO 14443A和Felica
  ·读写器模式，支持ISO 14443B
  ·卡模拟模式，支持ISO 14443A和Felica
  ·NFCIP-1模式
  ·ACD模式，以极低功耗实现自动的13.56MHz射频卡和射频场的检测

Si512的内部发射机部分可以驱动读卡器天线，无需其他电路即可与支持ISO 14443A的卡和收发机进行通信。为了处理来自ISO 14443A卡和收发机的信号，接收机部分则实现了高效的解调解码电路。芯片的数字部分可以完整地处理ISO 14443A帧及其错误检测（奇偶校验和CRC）。
Si512读卡器模式下支持全层ISO 14443B协议，提供了晶振、线圈等附加组件，可以实现ISO 14443-4和ISO 14443B防冲突标准。
Si512读卡器模式下支持Felica通信方式，为了处理Felica信号，其接收机部分实现了高效的解调解码电路。芯片的数字部分可以处理Felica 帧及其错误检测（CRC）。Si512支持Felica更高速的通信，双向数据传输速率高达424kbits/s。
卡模拟模式下，Si512可以驱动天线，无需其他外围电路，可以模式ISO14443A或者Felica卡的响应读卡器命令。Si512的数字部分可以产生负载调制信号，通过外部电路将响应送回读卡器。
NFCIP-1模式下，Si512可以直接与支持NFCIP-1的设备进行通信。NFCIP-1模式提供了符合Ecma 340和ISO 18092标准的通信模式，数据传输速率最高可达424kbits/s。芯片的数字部分可以完整地处理NFCIP-1帧及其错误检测。
ACD模式下，芯片大部分时间处于休眠状态，由3K RC定时唤醒，以低功耗侦测13.56MHz的射频场和射频卡，检测到场或卡自动产生中断唤醒MCU。侦测场和卡的功能可以单独使能。在典型的500ms轮询周期下，电流约为7.8uA。整个ACD过程不需要MCU干预。
芯片实现了多种主机接口：
    ·SPI接口
    ·串行UART（类似RS232，电平取决于提供的管脚电压）
    ·标准双线串行接口
    ·8-bit并行接口

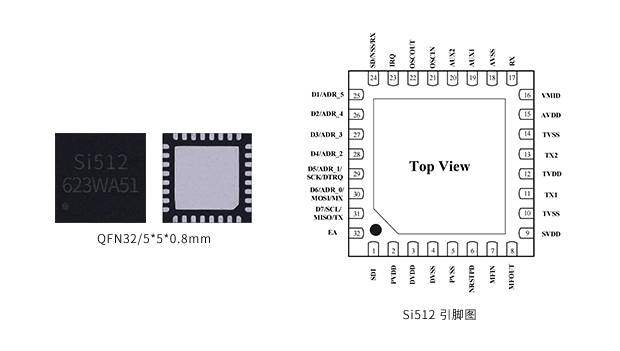

Si512封装为QFN32/5*5*0.8mm，芯片实物图和引脚图如下。

主要性能参数
·高度集成的解调解码电路
·集成RF场检测器
·集成数据模式检测器
·读卡器模式下支持ISO 14443 A和ISO 14443 B协议
·读卡器模式下典型工作距离最大可达50mm，具体视天线的长度和调谐而定
· NFCIP-1模式下典型工作距离最大可达50mm，具体视天线的长度和调谐，以及电源而定
·ISO 14443A卡和Felica卡模拟模式下典型工作距离在100mm左右，具体视天线的长度和调谐，以及外部场的强度而定
·对于ISO 14443A，支持更高的通信速率：212kbits/s和424kbits/s
·对于Felica，支持212kbits/s和424kbits/s的通信速率
·集成NFCIP-1 RF接口，通信速率高达424kbits/s
·支持的主机接口：
 - SPI接口，速率高达10Mbits/s
 - 标准双线串行接口，快速模式速率达400kBd，高速模式速率达3400kBd
 - 串行UART，速率达1228.8kBd
 - 8-bit并行接口，可支持地址锁存使能
·64字节FIFO
·灵活的中断模式
·低功耗硬复位功能
·支持软掉电模式
·集成可编程定时器
·27.12MHz内部振荡器
·电源电压2.5V-3.6V
·集成CRC协处理器
·可编程I/O管脚
·支持自测试
·低功耗13.56MHz射频卡和射频场侦测
·支持ACD模式
 - ACD模式支持自动检测RF和卡
 - ACD过程不需要MCU干预
 - OSC起振失败监测功能

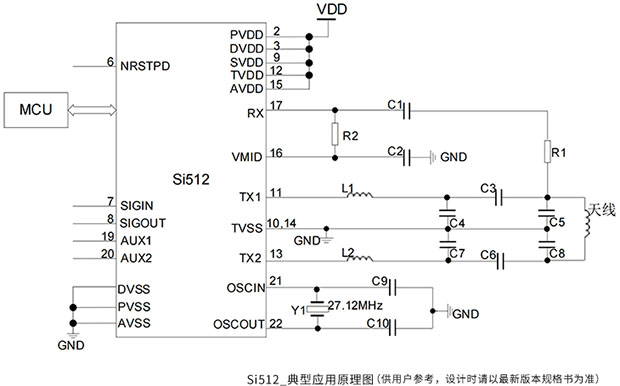

典型应用原理图

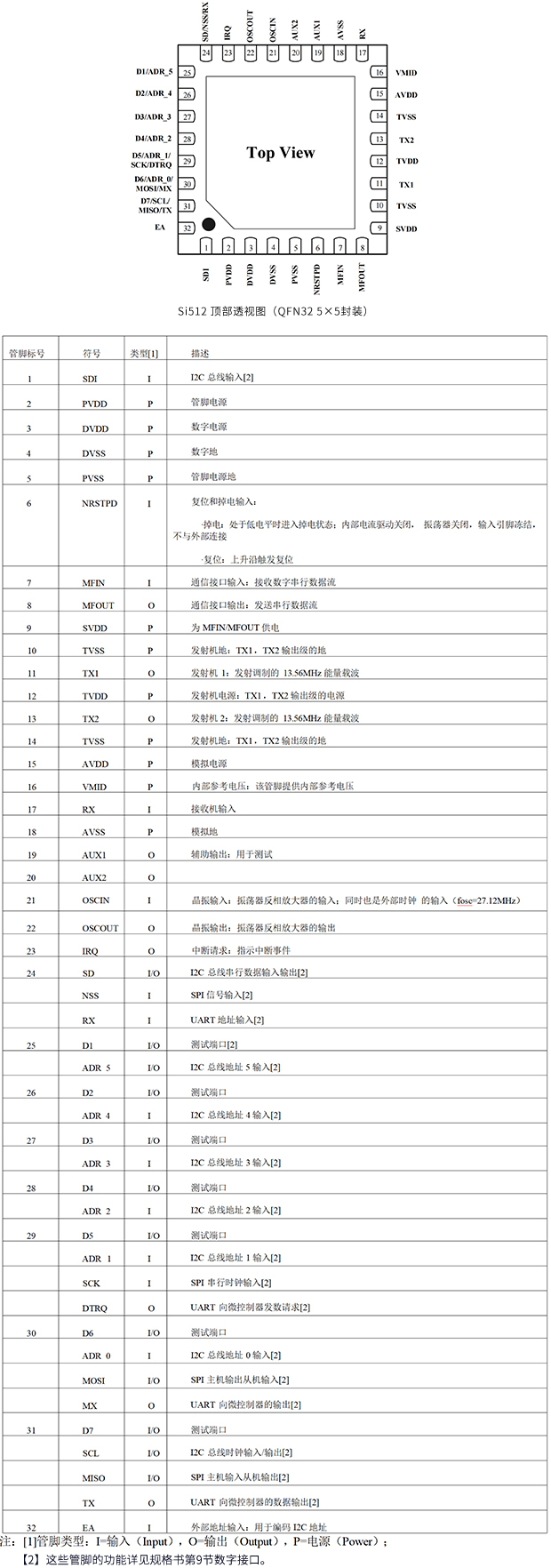

引脚信息图

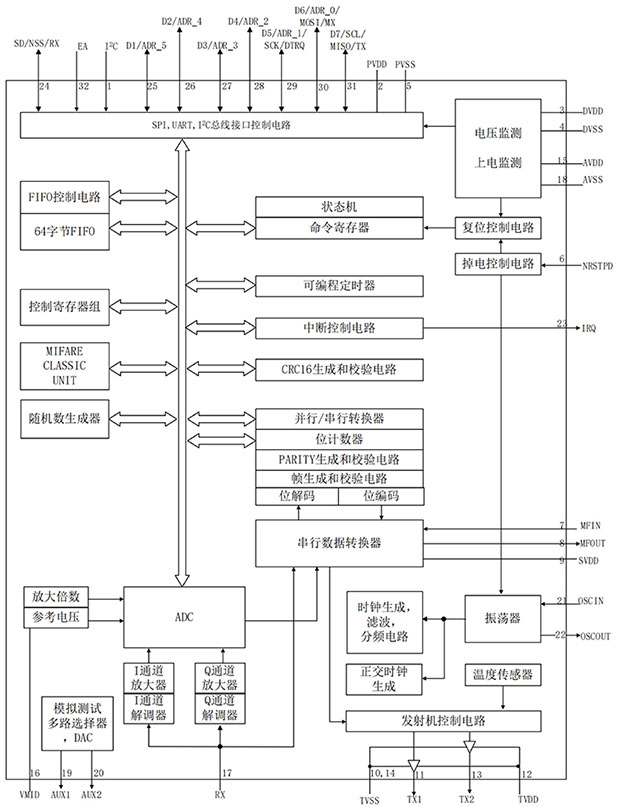

功能框图

应用场景

智能门锁

南京中科微专注于超低功耗物联网芯片的设计研发，实现国产化和产业化经验丰富，如果您想获取更多专业支持，请与我们联系！
