 首页产品中心 无线SOC芯片
Si3262

13.56M无线SOC芯片RISCV核     立即购买


Si3262是一款高度集成的低功耗SOC芯片,其具有低功耗、Low Pin Count、宽电压工作范围,集成了13/14/15/16位精度的ADC、LVD、UART、SPI、I2C、TIMER、WUP、IWDG、RTC、TSC、13.56MHz非接触式读写器等丰富的外设。内核采用RISC-V RV32IMAC(2.6 CoreMark/MHz)。

另外,本产品提供了配套的调试开发软件和丰富的函数库,能大大降低开发门槛和缩短开发周期。

Si3262封装为QFN32/5*5*0.8mm,芯片实物图和引脚图如下。

Si3262_QFN32_芯片实物图_引脚图

主要性能参数

·内置RISC-V RV32IMAC内核(2.6 CoreMark/MHz)
·最高32MHz工作频率
·内置4kB的SRAM
·内置32kB的嵌入式FLASH,4.5kB的NVM,至少能擦写100 000次
·内置1个SPI MASTER
·内置1个I2C MASTER
·内置2个UART支持最高1Mbps
·内置2个高级TIMER,TIMER1具有4路互补PWM
·1个64位系统定时器SysTick (MTIME),不可用于授时
·内置1个快速的高精度13/14/15/16bit ADC,集成1.2V高精度基准
·宽ADC输入电压范围:0 ~ 4.8V,最大输入电压不得高于VDD_MCU电压
·ADC支持10个输入通道,其中8个可用于外部电压测量
·内置低压检测模块
·最多支持15个GPIO,支持外部中断
·集成13.56MHz无线读卡器
·PA10可用作BOOT配置
·内置硬件看门狗
·内置1个RTC,可用于授时
·内置1个WUP
·支持4种低功耗模式,最低功耗小于0.6uA(看门狗工作)
·内置32位真随机数发生器
·支持cJTAG 2线调试接口
·工作电压范围:1.8 ~ 3.6V
·超低功耗,最低功耗达1.7uA(MCU模块处于掉电模式,读卡器模块处于硬掉电模式)
·典型ACD模式功耗为4.1uA(MCU模块处于掉电模式,读写器模块寻卡时间间隔为500ms)
·工作温度范围-40 ~ 85℃
·支持QFN32 5×5封装
·极少外围器件,降低系统应用成本
·配套有成熟的开发调试软件和丰富的函数库,能大大降低开发门槛和缩短开发周期

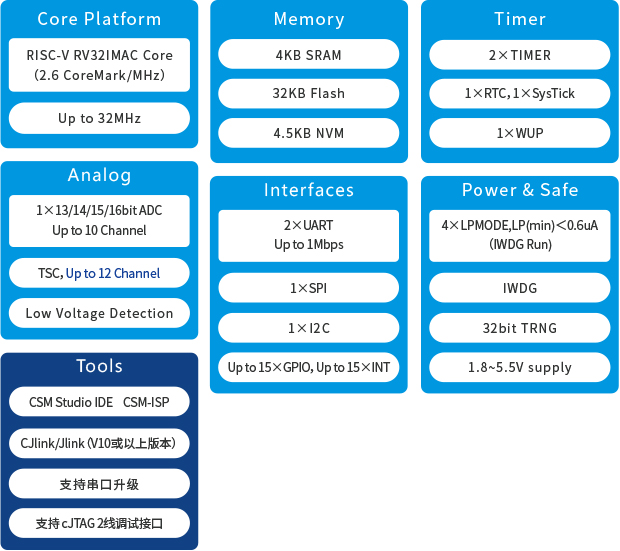

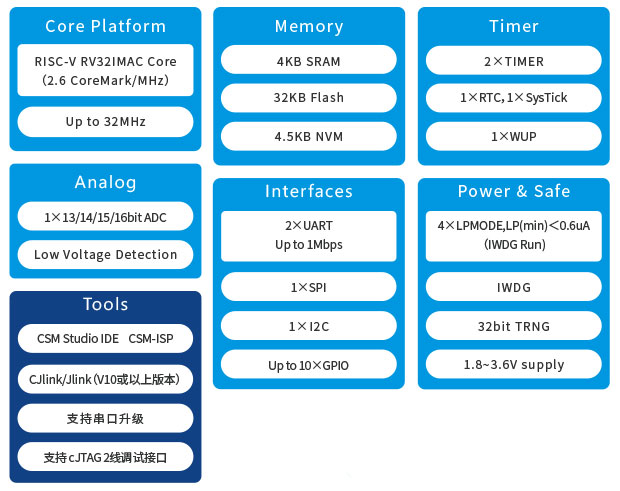

Si3262_MCU模块特性

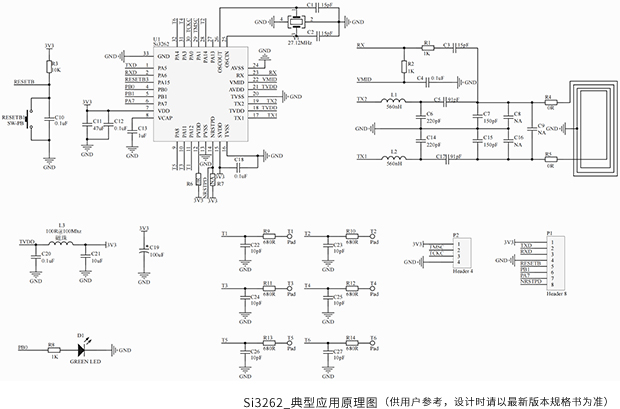

典型应用原理图

Si3262_典型应用原理图

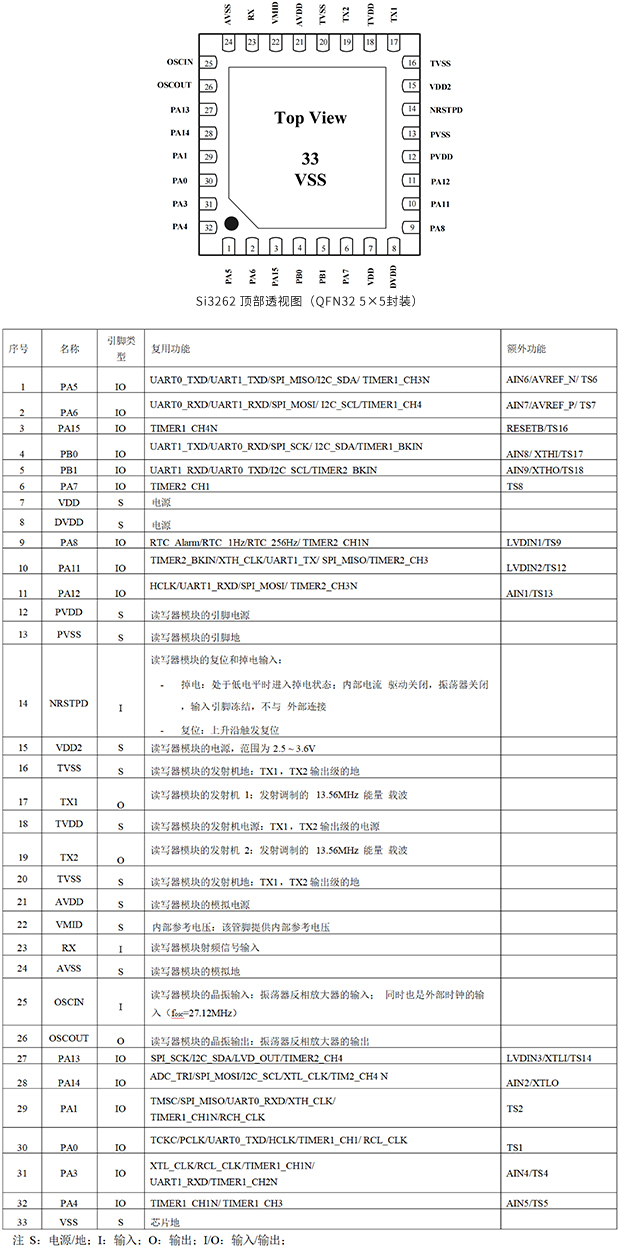

引脚信息图

Si3262_引脚信息图_脚位定义

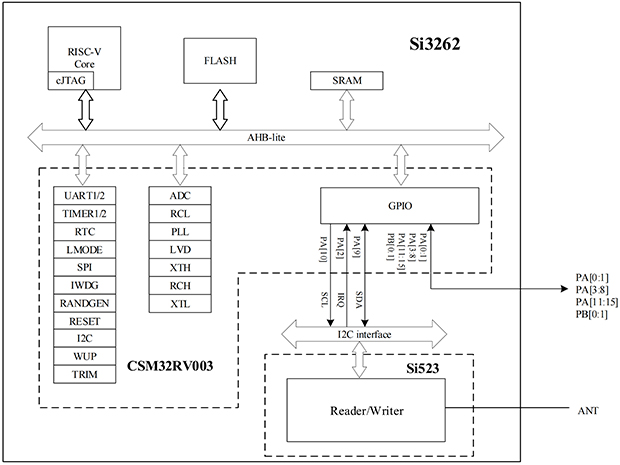

结构框图

Si3262_结构框图


应用场景

智能门锁

南京中科微专注于超低功耗物联网芯片的设计研发,实现国产化和产业化经验丰富,如果您想获取更多专业支持,请与我们联系!
