CSM32RV20是一款基于RISC-V核的低功耗MCU芯片。

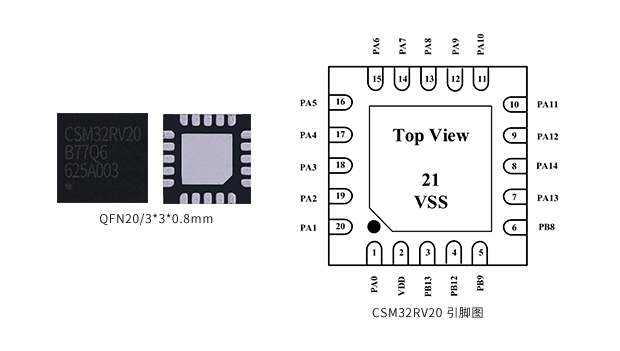

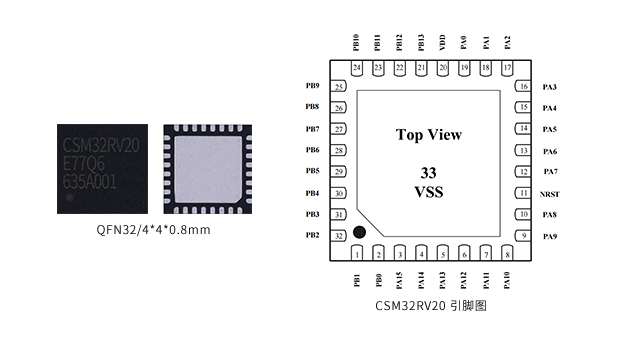

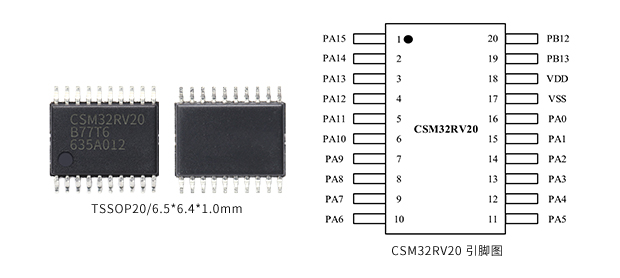

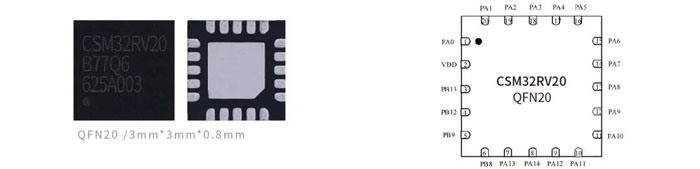

CSM32RV20封装为QFN32/4*4*0.8mm、TSSOP20/6.5*6.4*1.0mm和QFN20/3*3*0.8mm，芯片实物图和引脚图如下。

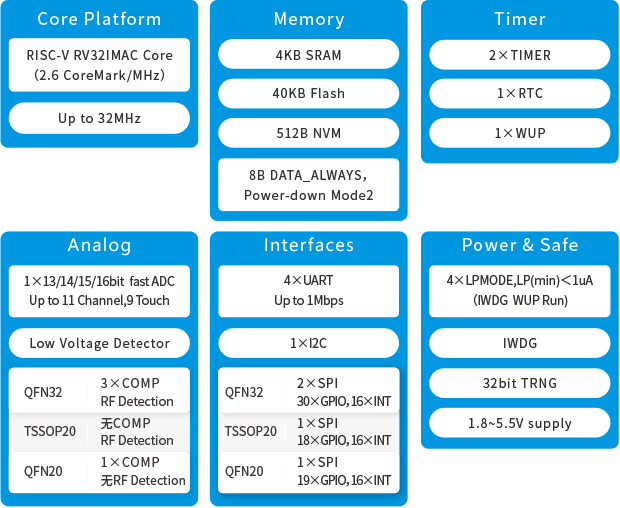

主要特性
· 内置RISC-V RV32IMAC内核（2.6 CoreMark/MHz）
· 最高32MHz工作频率
· 内置4kB的SRAM
· 内置8B的ALWAYS寄存器，能在掉电模式2下保存数据
· 内置40kB的嵌入式FLASH，512B的NVM，至少能擦写10 000次
· 内置2个SPI MASTER
· 内置1个I2C MASTER
· 内置4个UART支持最高1Mbps
· 内置2个TIMER，每个TIMER支持4路互补PWM输出
· 内置1个快速的高精度13/14/15/16bit ADC，集成1.2V高精度基准
· 宽ADC输入电压范围：0 ~ VDD（VDD ≤ 4.8V）
· ADC支持11个输入通道，最多支持9个触摸按键
· 内置3个快速比较器
· 内置低压检测模块
· 内置RF检测模块
· 最多支持30个GPIO，其中PA口支持外部中断（最多支持16个外部中断）
· 内置硬件看门狗
· 内置1个RTC，在掉电模式2下不工作

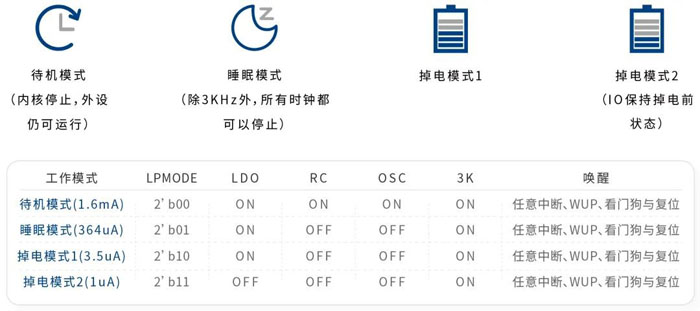

· 支持4种低功耗模式，最低功耗小于1uA（看门狗工作）
· 内置32位真随机数发生器
· 支持串口和无线ISP在线升级（无线ISP需外接Si24R1）
· 支持cJTAG 2线调试接口
· 工作电压范围：1.8 ~ 5.5V
· 工作温度范围：-40 ~ 105℃
· 支持4x4mm QFN32、TSSOP20和3x3mm QFN20封装

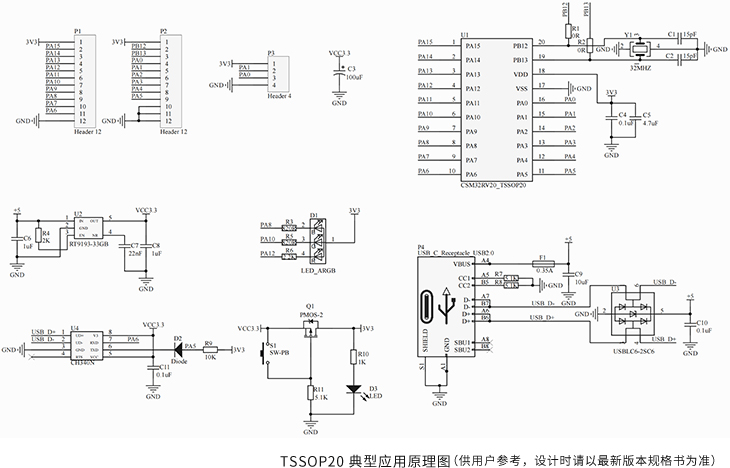

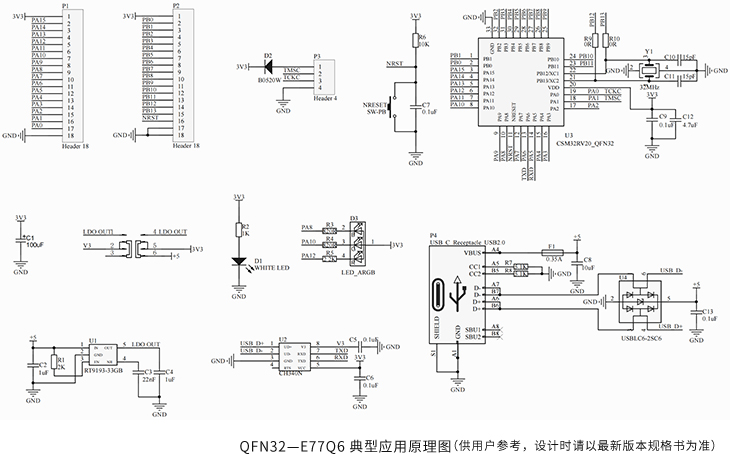

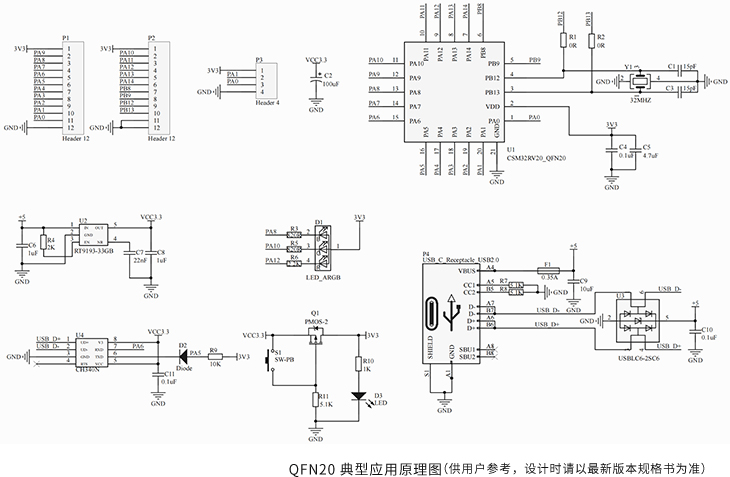

典型应用原理图

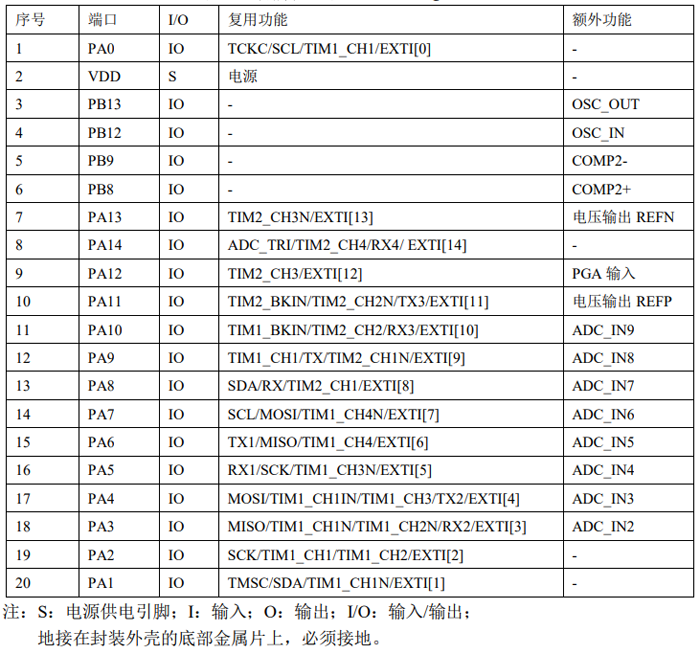

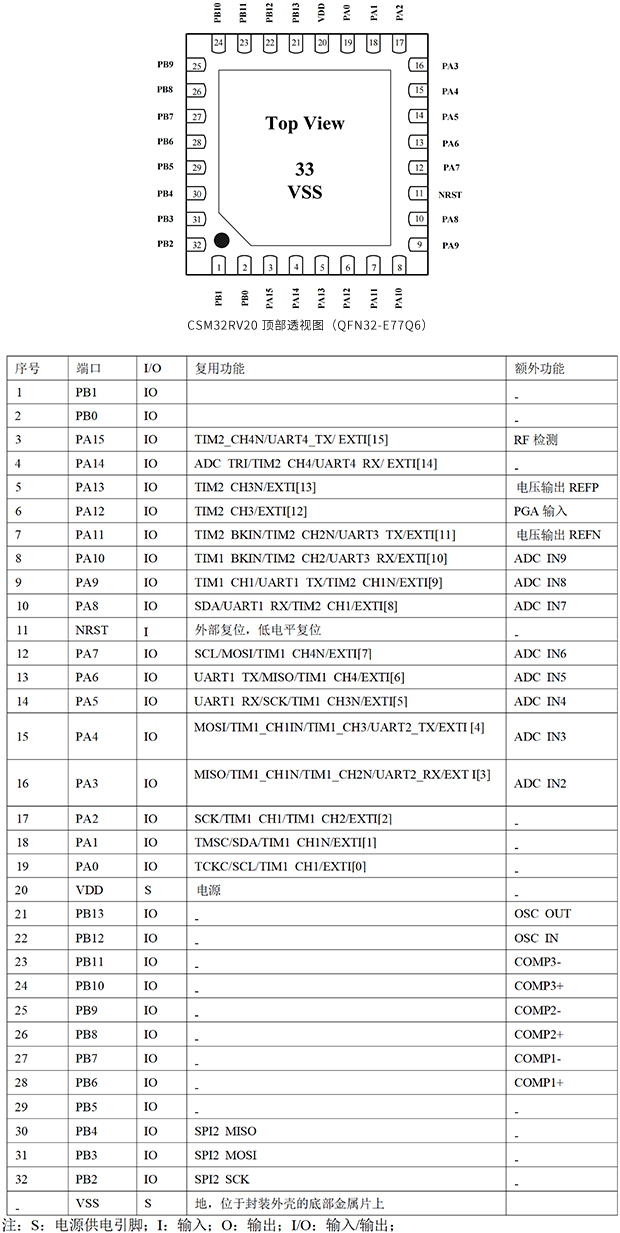

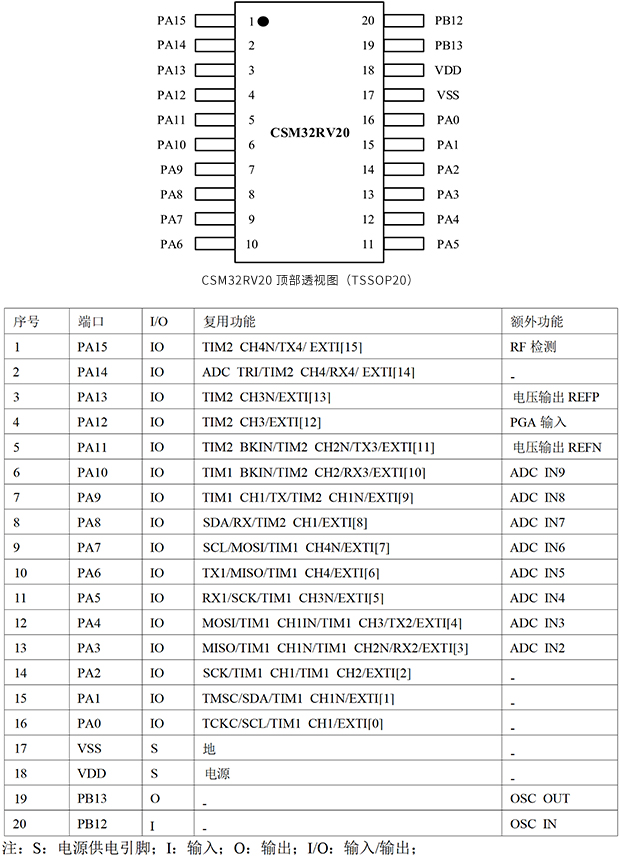

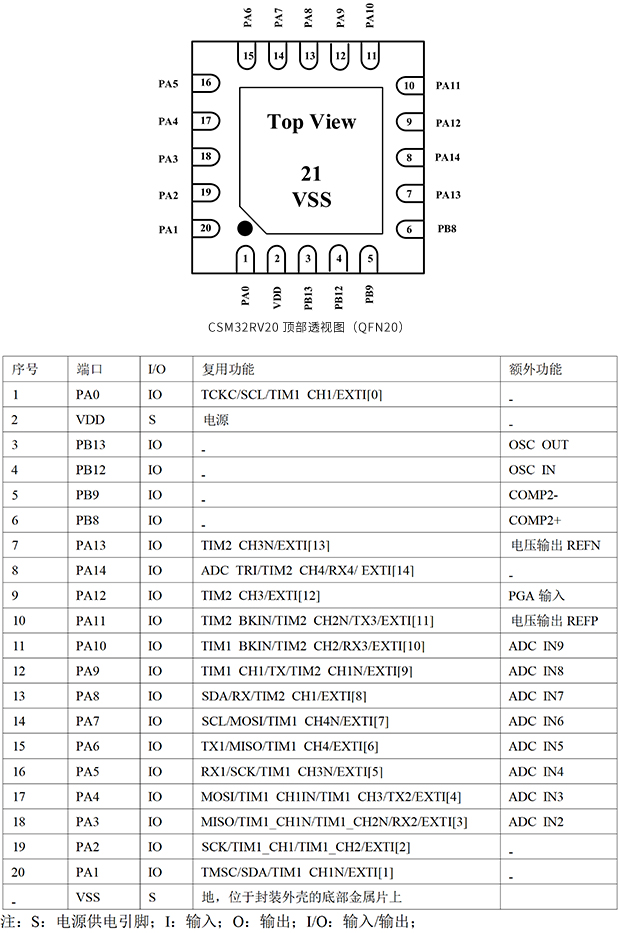

引脚信息图

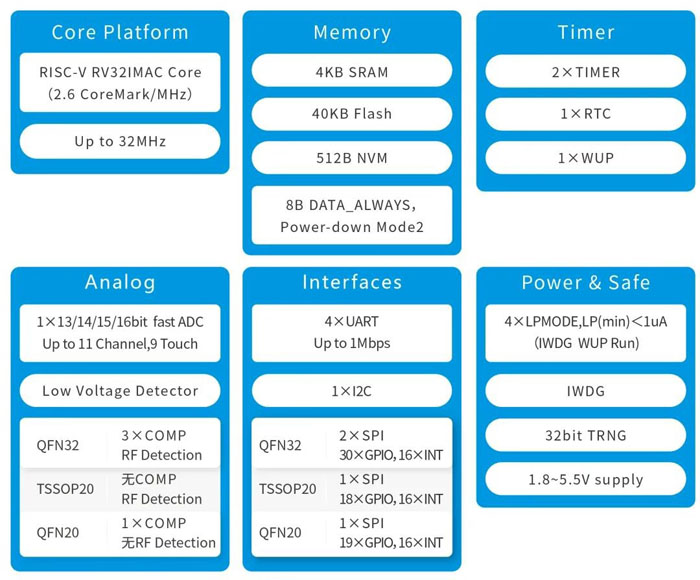

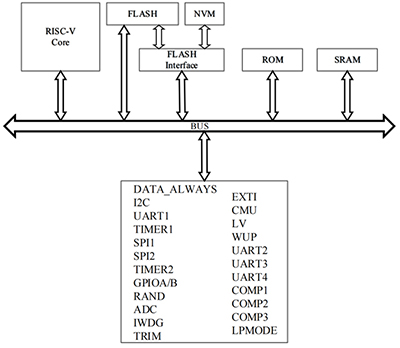

系统架构
