CSM32RV003是基于RISC-V RV32IMAC 内核（2.6 CoreMark/MHz）的32位低功耗、低成本MCU芯片，最高主频32MHz，最大支持 32KB 嵌入式FlASH、4KB SRAM和4.5KB NVM，集成ADC和UART、I2C、SPI等通用外设接口。

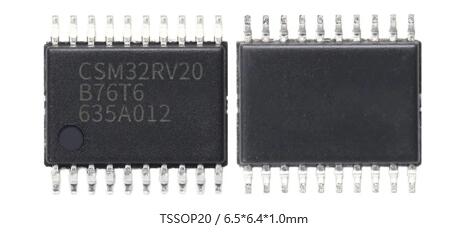

    CSM32RV003封装为QFN20/3*3*0.8mm和TSSOP20/6.5*6.4*1.0mm，芯片实物图和引脚图如下。

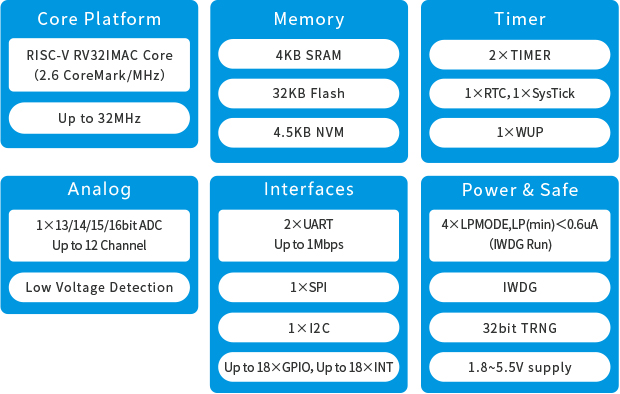

主要特性

· 内置 RISC-V RV32IMAC内核 2.6 CoreMark/MHz
· 最高 32MHz工作频率
· 内置 4kB的 SRAM
· 内置 32kB的嵌入式 FLASH主存储器 4.5kB的 信息块 至少能擦写 100 000次
· 内置 1个 SPI MASTER
· 内置 1个 I2C MASTER
· 内置 2个 UART支持最高 1Mbps
· 内置 2个 TIMER 每个 TIMER支持 4路互补 PWM输出
· 1个 64位系统定时器 SysTick (MTIME)
· 内置 1个快速的高精度 13/14/15/16bit ADC 集成 1.2V高精度基准
· 宽 ADC输入电压范围 0 ~ 4.8V 最大输入电压不得高于 VDD电压
· ADC支持 12个输入通道 其中 10个可用于外部电压测量
· 内置低压检测模块
· 最多支持 18个 GPIO 支持外部中断
· PA10 可用作 BOOT配置
· 内置硬件看门狗
· 内置 1个 RTC 可用作日历
· 内置 1个 WUP
· 支持 4种低功耗模式 最低功耗小于 0.6uA 看门狗工作
· 内置 32位真随机数发生器
· 支持 cJTAG 2线调试接口
· 工作电压范围 1.8 ~ 5.5V
· 工作 温度 范围 ：：-40 ~ 105℃
· 支持 TSSOP20/QFN20封装

典型应用原理图

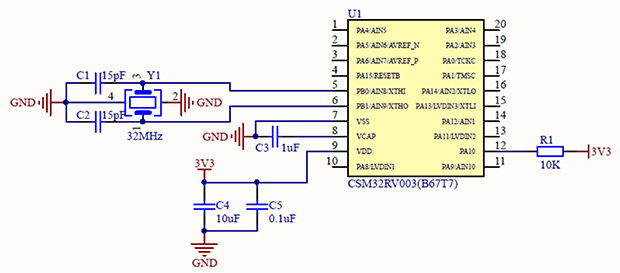

CSM32RV003 TSSOP20—B67T7 典型应用原理图  （供用户参考，设计时请以最新版本规格书为准）

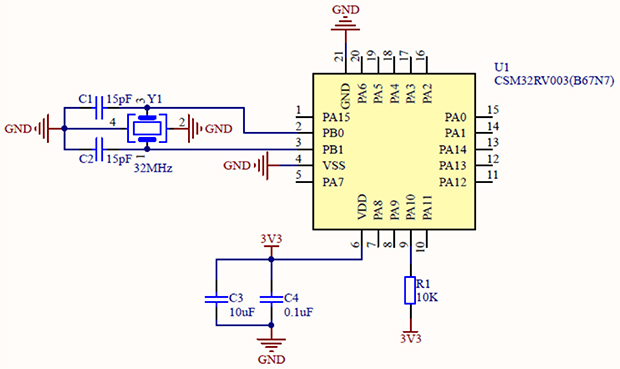

CSM32RV003 QFN20—B67Q7 典型应用原理图 （供用户参考，设计时请以最新版本规格书为准）

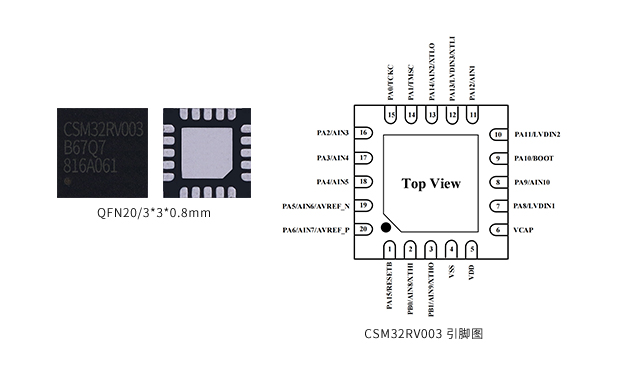

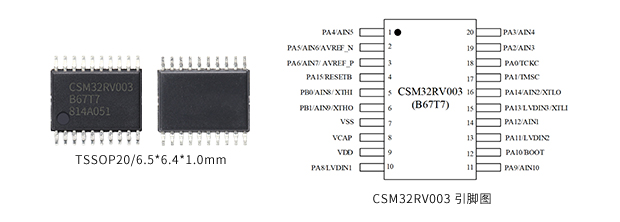

引脚信息图

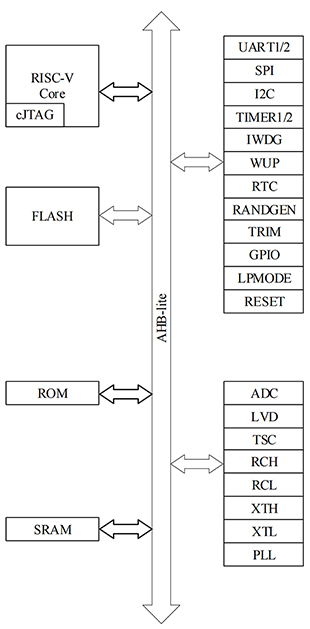

系统架构



南京中科微专注于超低功耗物联网芯片的设计研发，实现国产化和产业化经验丰富，如果您想获取更多专业支持，请与我们联系！
