Si24R2F+


4GHz超低功耗有源RFID无线发射芯片-- Si24R2F+
      立即购买

Si24R2F+ 是一颗工作在 2.4GHz ISM 频段,专为低功耗无线场合设计,集成嵌入式发射基带的无线发射芯片。工作频率范围为 2400MHz-2525MHz,共有 126 个 1MHz 带宽的信道。
Si24R2F+ 采用 GFSK/FSK 数字调制与解调技术。数据传输速率与 PA 输出功率都可以调节,支持 2Mbps, 1Mbps, 250Kbps三种数据速率。高的数据速率可以在更短的时间完成同样的数据收发,因此可以具有更低的功耗。
Si24R2F+ 针对低功耗应用场合进行了特别优化,在关断模式下,所有寄存器值与FIFO 值保持不变,关断电流为 1uA;在待机模式下,时钟保持工作,工作电流为 15uA。
Si24R2F+ 开启自动发射功能,内部 Watchdog 与内部 RCOSC 时钟工作,内部 Timer计时器开始计时,芯片工作在睡眠状态下,此时待机电流仅为1uA。当内部 Timer 计时器计满,自动发射控制器自动完成数据从 NVM 存储器的装载与发射,数据发射完成后,芯片立即进入睡眠状态。Si24R2F+ 的平均功耗非常低,特别适合纽扣电池供电的应用系统。
Si24R2F+ 操作方便,不需要外部 MCU,即可以自动完成数据的装载与发射。NVM存储器可以存储寄存器配置与发射的数据内容,掉电后不会丢失,数据可保持 10 年以上。在 3.3V 供电电压下,无需外部高压,外部 MCU 可以通过芯片的四线 SPI 接口完成NVM 的配置编程,芯片最大可编程次数为 64 次,芯片支持 NVM 加锁,防止 NVM配置数据回读,保证用户数据安全。
Si24R2F+ 具有非常低的系统应用成本,不需要外部 MCU,仅少量外围无源器件即可以组成一个有源 RFID 无线数据发射系统。

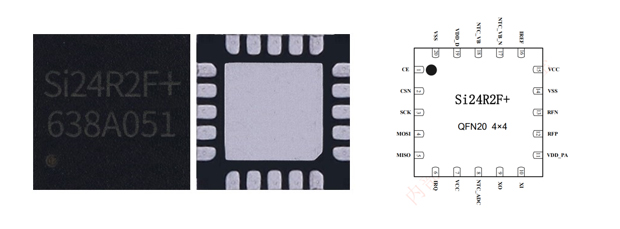

封装图


主要特性:
工作在 2.4GHz ISM 频段
内置 64 次可编程 NVM 存储器
具有超低功耗自动发射功能
具有低电压自动报警功能
集成温度报警功能
集成 NTC 温度采集功能
具有边沿计数功能
具有 BLE4.2 广播包发射功能
具有防拆卸报警功能
集成防冲突通信机制
内置 3KHz RCOSC 和硬件 Watchdog
3.3V 编程电压
调制方式:GFSK/FSK
数据速率:2Mbps/1Mbps/250Kbps
超低关断电流:1uA
宽电源电压范围:2.1-3.6V
宽数字 I/O 电压范围:1.9-3.6V
低成本晶振:16MHz±60ppm
最高发射功率:+12dBm
发射电流(2Mbps): 13.5mA(0dBm)
最高 10MHz 四线 SPI 接口
发射数据硬件中断输出
QFN20 封装
兼容 Si24R1 和 Si24R2 发射功能

应用范围
超低功耗有源 RFID 系统
智慧校园卡管理系统
电动自行车防盗系统
固定资产监管系统
智慧畜牧系统
智能冷链物流
