低功耗14通道电容触摸传感器    立即购买

Si14TP 是一款具有自动灵敏度校准功能的 14 通道电容传感器，其工作电压范围为 1.8~5.0V。
Si14TP 可设置休眠模式来节省功耗。此时，功耗电流为 3.5μA @3.3V。
Si14TP 具有两种特殊功能：在通道 1 上的嵌入式电源键功能，可应用于移动手机；另外，芯片具有触摸暂停检测功能，通过 SCT 脚与 Si512/522/523 刷卡芯片配合，大大降低了误触发几率，非常适合智能门锁等应用。
I²C 串行接口可以读取触摸感应的结果，触摸强度可以被探测，分为低、中和高三种结果。
静电影响后芯片不复位，寄存器不复位。

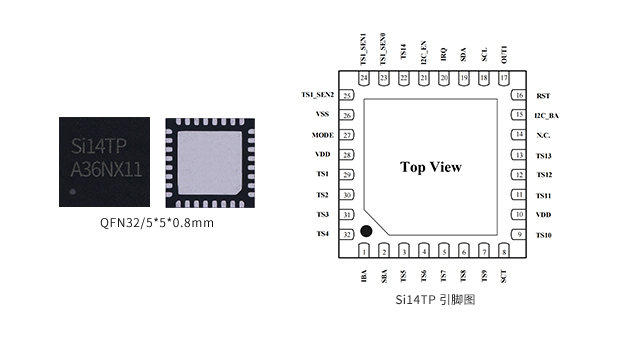

Si14TP封装为QFN32/5*5*0.8mm，芯片实物图和引脚图如下。

主要性能参数
·上电复位
·自动校准灵敏度功能的 14 通道电容传感器
·可选择的输出模式
·支持外部控制触摸检测暂停
·8 种灵敏度独立可调
·通过外部电阻可调节内部频率
·支持 I2C 串行接口
·嵌入式高频率噪声消除电路
·工作模式下电流 70 μA（@3.3V）
·睡眠模式下电流 3.5 μA（@3.3V）

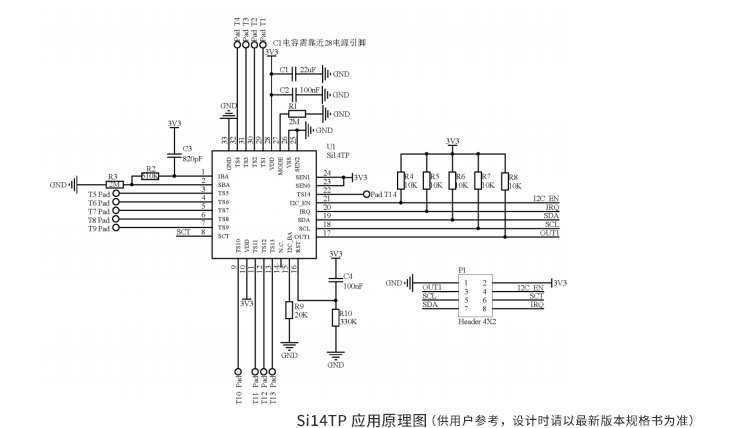

典型应用原理图

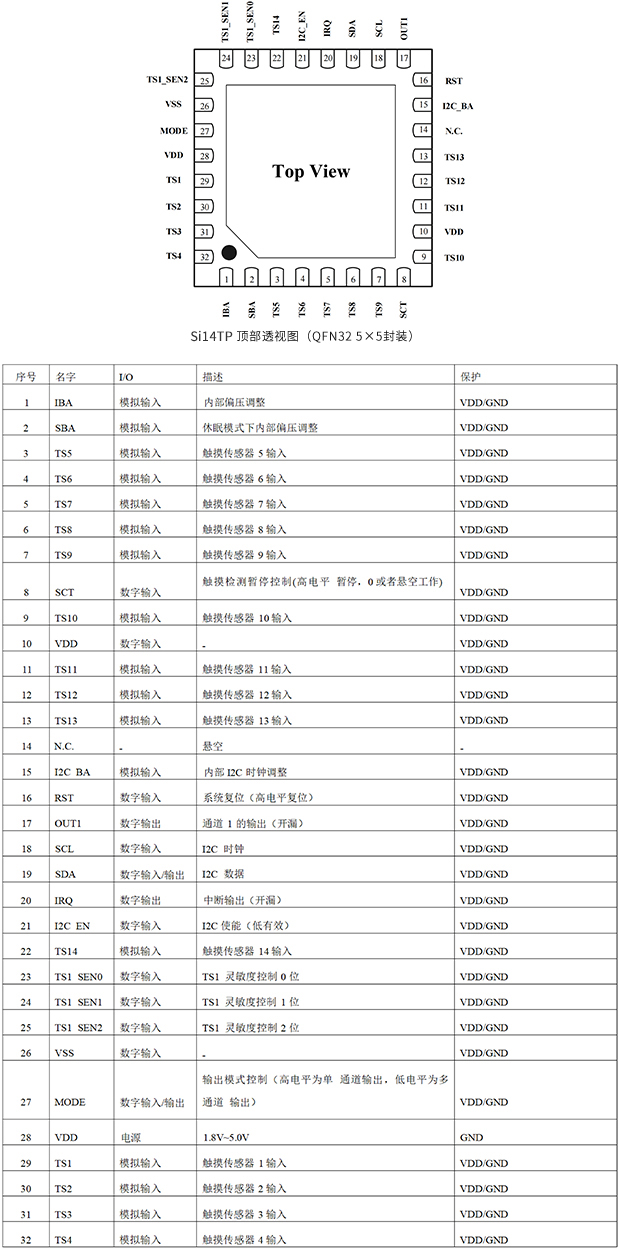

引脚信息图

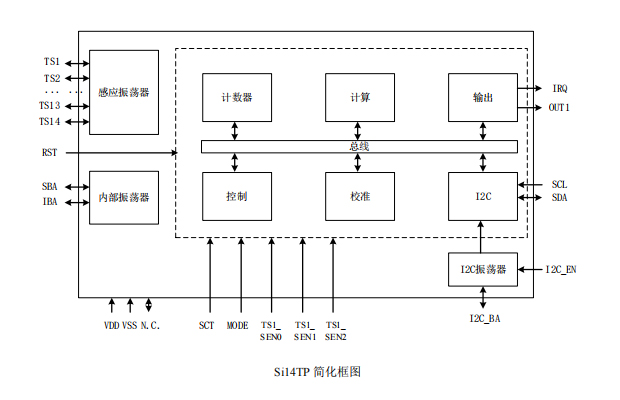

结构框图

应用场景
移动应用（手机/PDA/PMP等）
薄膜开关
门锁应用
控制面板、键盘
触摸屏幕应用

南京中科微专注于超低功耗物联网芯片的设计研发，实现国产化和产业化经验丰富，如果您想获取更多专业支持，请与我们联系！
