公司新开发具有超低功耗自动寻卡功能的 13.56MHz 非接触式阅读器芯片--Si512

  射频识别(RFID)技术在酒店门锁等非接触式读卡领域,现存的方案普遍因读卡电流较大,容易受外部干扰,从而造成芯片跑飞。基于此市场现状,南京中科微电子在2020年新推出的13.56MHz 非接触式阅读器芯片--Si512,具有业界领先的超低功耗自动探卡功能,将智能门锁的整机电流降到最低。
  Si512是一个高度集成的NFC前端,支持13.56MHz下的多种主动/被动模式非接触式通信方法和协议,新增ACD自动载波侦测功能,2.9uA自动寻卡电流业界领先!整个ACD过程不要MCU干预,在智能手持机,酒店门锁等领域可实现一年以上超长待机时长。
  Si512技术特点突破:
  1)支持ACD模式(自动载波侦测功能),500ms轮询周期下,电流约为2.9uA。ACD 模式下,芯片大部分时间处于休眠状态,由3K RC定时唤醒,以极低功耗侦测13.56MHz 的射频场和射频卡,检测到场或卡自动产生中断唤醒 MCU。侦测场和卡的功能可以单独使能;
  2)支持5 种工作模式:
  - 读写器模式,支持 ISO 14443A/MIFARE和Felica
  - 读写器模式,支持 ISO 14443B
  - 卡模拟模式,支持 ISO 14443A/MIFARE和Felica
  - NFCIP-1模式
  - ACD模式,以极低功耗实现自动的卡检测和场检测
  3)无需外围其他电路,Si512的内部发送器可驱动读写器天线与ISO/IEC 14443 A/B/MIFARE卡和应答机通信;
  4)刷卡距离远,更优的刷卡体验
  - NFCIP-1 模式下典型工作距离最大可达50mm(具体视天线的长度和调谐,以及电源而定)
  - ISO 14443A/MIFARE卡和Felica卡模拟模式下典型工作距离在100mm左右(具体视天线的长度和调谐,以及外部场的强度而定)
  5)ACD模式下,通过Si512内部硬件看门狗监测,可以确保芯片在遇到恶劣工作环境下稳定工作。在外界干扰下,芯片寄存器即使配置值丢失或者天线场强意外关闭后,也会立即产生中断唤醒MCU重新配置,永不死机

  应用领域:
  智能手持机
  酒店门锁
  智慧门禁系统
  POS终端产品
  智能玩具

  四、相关图片

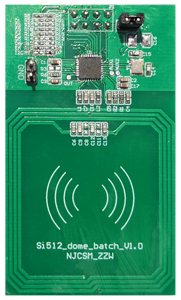

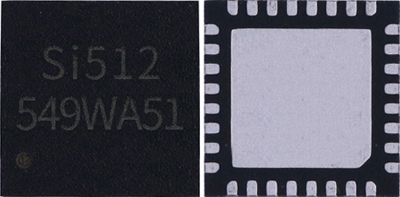

【Si512 Demo板_V1.0】                       【Si512 芯片图】

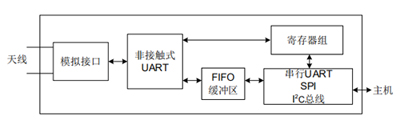

【Si512 管脚封装示意图】                 【Si512 简化框图】
